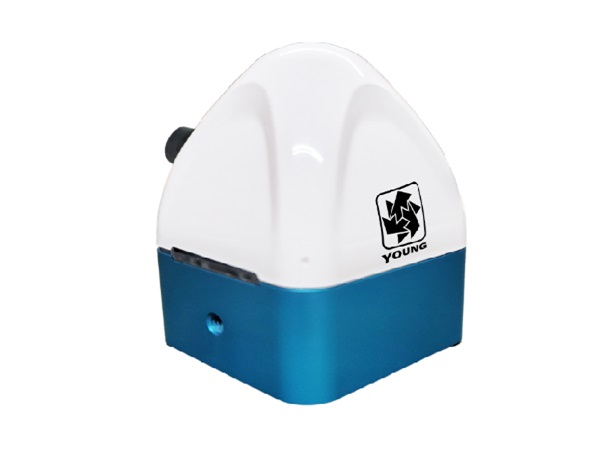

雪深传感器

型号：54000 / 54200

SNOdar以其准确且可靠的积雪深度和新降雪监测而闻名，即使在冬季风暴期间也能监测。它是少数采用LIDAR（光探测与测距）技术提供准确雪深测量的雪深传感器之一。这种高精度方法使SNOdar能够生成详细的实时雪深数据，确保多种应用的可靠高效雪景监测。为了增加便利性，SNOdar移动应用支持快速配置、通过蓝牙实时监控，并可直接将数据下载到设备上。

SNOdar通过RS-232或SDI-12向一系列商业遥测系统传输数据，包括数据记录器和蜂窝调制解调器。它还配备了内置的非易失性数据记录器，能够存储整个季节的数据，无需为每个传感器单独安装数据记录器，从而在部署过程中节省了大量成本。其紧凑轻便的设计能够承受-40°C及以下的温度。它使用12伏直流电池，平均功率低于0.5瓦，配备小型电池和太阳能板（如50Ah + 10W），足以适应季节性部署。可以轻松配置为距离传感器、风暴板降雪传感器或季节性雪深传感器。

54000 /54200

产品手册  产品说明书

技术规格：

输入电压：

输入电压范围（VDC）：

最小电压：6伏，

最大电压：24V

工作温度：

室外环境温度范围：

最低：-40°C

最高：60°C

储存温度：

室内环境储存温度范围：

最低：-40°C

最高：85°C

机械振动：

Mil-STD-883D，方法2007.2,20至2000赫兹：

最大20克

机械冲击：

Mil-STD-883D，方法2002.3,1毫秒，半正弦波，安装：

最大：500克

入口保护：

尘埃紧密。浸水深度可达1米 ：： IP67

耐腐蚀性：

MIL-A-8625，铝阳极氧化工艺（6061 T6）：： II型

准确性

典型偏离绝对深度：

最小值：+/- 1厘米

最大值：+/- 2厘米

解决方案：

最小可探测深度变化：

最小：0.3厘米

最大：1厘米

射程：

距离雪地目标：

最小0.09米，

最大：9米

测量间隔：

1分钟细分：

最小：1分钟

最大：60分钟

当前消耗：

@ 12伏直流电，关闭加热器（空闲，激活）：

最小：0.035安

培 最大：0.045安培

功耗：

最大值是在加热器开启时测量的;

最小功率：0.42瓦

最大功率：3.2瓦

平均功率：

典型的平均季节用电量：0.5瓦

重量：

无安装夹：265克

带安装夹：375克

尺寸：

6.3厘米 x 6.3厘米 x 9.5厘米（宽 x 长 x 高）

斜向性

从垂直角度看，相对于测量表面

的角度倾斜，最小：-30°，

最大：30°

应用：

SNOTEL 雪深监测

风暴板降雪测量

雪崩监测与预报

交通部道路状况监测

滑雪度假村雪量监测

角坡生长

一般雪管理

雪载屋顶监测

停车场除雪监测

铁路监测的雪深

特点：

暴风雪和大雪期间实时、准确的积雪深度信息（无需后期处理）

支持蓝牙低功耗（BLE）的配置、安装和实时显示

季节性内部数据记录器

季节性积雪深度和新雪，即使在大雪期间也是如此

季节降雪总量

可选附加估算雪水当量（SWE）

SDI-12数据记录器和RS-232输出

传感器方向监测（例如高积雪载荷、强风、塔台移动）

适用于斜坡或风暴板上灵活安装位置的正常或斜角安装（最多30度）

低功耗部署，≤平均功耗500毫瓦

包括安装夹和10米电缆

电气接口：

有线

有线电视上可用的通信标准允许商业现成（COTS）遥测设备快速部署。

1 个 RS-232 端口（商用 LTE 调制解调器中常见）

1 个 SDI-12 端口（远程传感器和商业数据记录器常见）

无线

蓝牙低功耗（BLE）5.x

支持2 Mbps PHY，最高可达50米视距（LOS）

远程125 Kbps的PHY，视距可达250米

无线连接支持快速设置和校准、数据监控和共享。

配件

有线电视

SNOdar随附的电缆是直式包模连接器。

额定为-40°C至105°C

额定功率：300V

IP67连接器（外套具防紫外线和防水）

钢材规格：20 AWG

UL认证、CSA认证及RoHS合规

长度：10米

钝切以增强连接灵活性

电缆针脚和电缆数据表。

安装夹具

随SNOdar附带的夹具为铝制6061-T6，配备304不锈钢五金件，管径范围为1.49-1.58英寸。如需不同尺寸的夹具，请联系SLI。

中型夹具用于1.5英寸外径管

最小管径：38毫米

最大管径：40毫米

最大载重能力：100公斤/220磅

夹具图纸，是基于这款 PN：MINI 360 1.5 的定制衍生品。

监管合规与认证

符合标准

EMC

FCC 15B 和 ISES-003 第7期

CISPR 32：2015 / CENELEC EN 55032：2015

CISPR 35：2016 / CENELEC EN 55035：2017

ETSI EN 301 489-1 v2.2.3：2019

ETSI EN 301 489-17 v3.1.1：2020

IP67

IEC 60529 第13.4节、13.6节

IEC 60529 第14.2.7节

安全认证

IEC 61010-1：2010

IEC 61010-1：2010/AMD1：2016

RoHS
